WDM EDFA 16 portów 23dBm

EDFA 16 Port 23dBm z wbudowanym WDM odpowiednim dla sieci FTTx, zapewnia elastyczne i tanie rozwiązanie do integracji trzech sieci i FTTH.

Wyślij zapytanie

Wprowadzenie produktów

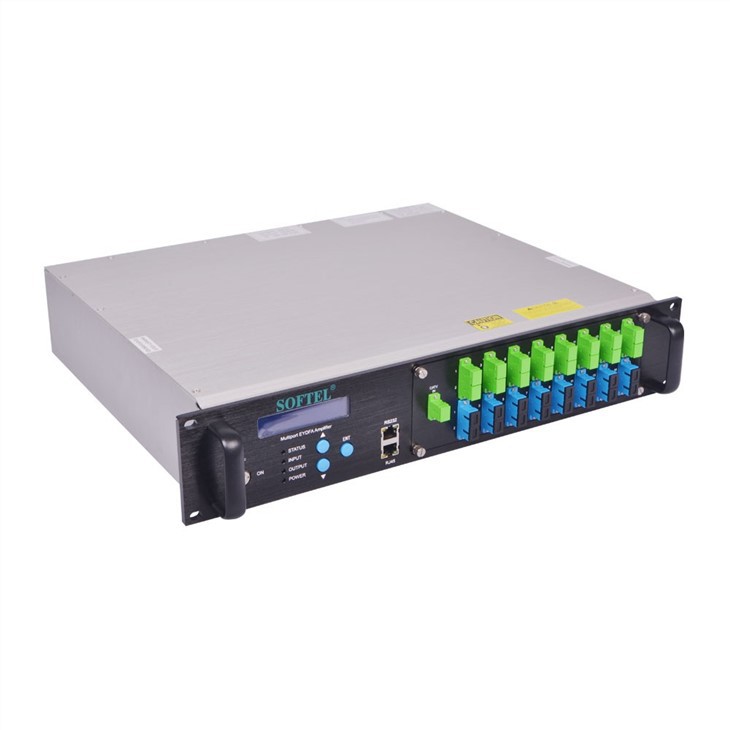

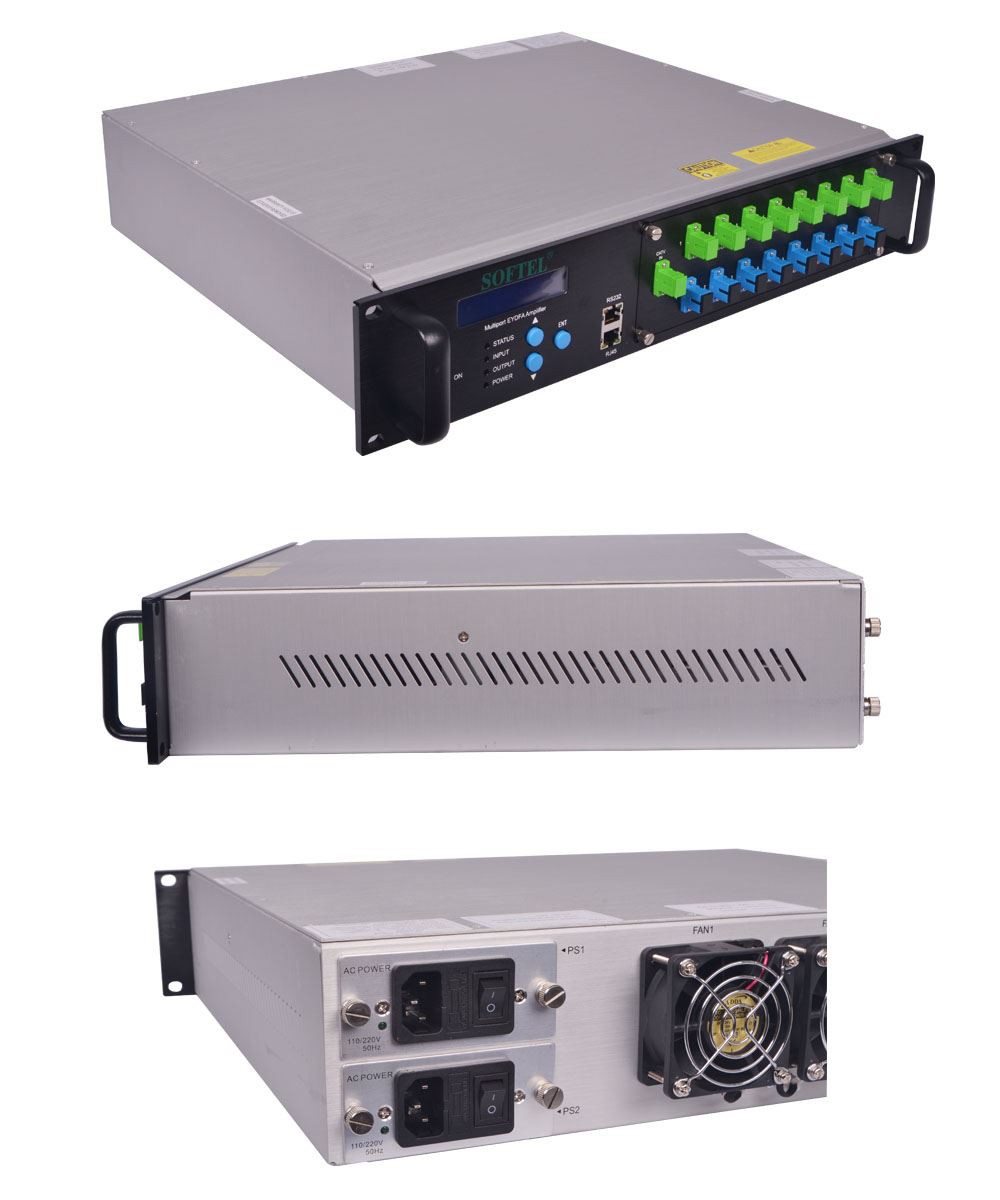

WDM EDFA 16 portów 23dBm

I. Przegląd

Wzmacniacz światłowodowy o dużej mocy serii SPA-XX 1550nm przyjmuje dwustopniowe wzmocnienie, pierwszy stopień przyjmuje niskoszumny EDFA, drugi stopień wykorzystuje EYDFA o dużej mocy, całkowita wyjściowa moc optyczna może osiągnąć 37dBm. Może zastąpić kilka lub kilkadziesiąt EDFA, co może znacznie obniżyć koszty budowy i utrzymania sieci oraz zmniejszyć przestrzeń stacji czołowej. Każdy port wyjściowy jest wbudowany w CWDM do multipleksowania sygnału CATV i przepływu danych OLT PON. Urządzenie będzie odgrywać coraz większą rolę w procesie ciągłej rozbudowy i rozbudowy sieci światłowodowej. Zapewnia wysoką stabilność, ale tanie rozwiązanie dla triple-play i dużego pokrycia FTTH.

II. Cechy

Każdy port wyjściowy jest wbudowany w CWDM.
Kompatybilny z dowolnym PON FTTx: EPON, GPON, 10GPON,
Przyjmuje laser pompujący najwyższej marki i aktywne włókno z podwójnym płaszczem
Regulacja wyjścia, zakres regulacji: 0~-4dBm.
Test RF na panelu przednim (opcjonalnie).
Wbudowany podwójny zasilacz, automatycznie przełączany i obsługiwany w trybie hot plug.
Dostępny jest standardowy interfejs RJ45, obsługujący zdalne zarządzanie siecią SNMP i WEB.
Posiada funkcję automatycznej ochrony niskiego wejścia lub braku wejścia. Gdy wejściowa moc optyczna jest niższa niż ustawiona wartość, laser wyłączy się automatycznie, aby chronić bezpieczeństwo pracy urządzenia.

. Schemat blokowy

EDFA block diagram

. Parametry produktu 1550nm edfa 32 pon wdm

Przedmiot		Jednostka	Parametry techniki
CATV przechodzi przez długość fali		Nm	1545 - 1565
PON przechodzi przez długość fali		Nm	1260 - 1360 1480 - 1500
Utrata wstawiania PON		dB	& lt;0,8
Izolacja		db	& g;15
Zakres mocy wejściowej optycznej CATV		dBm	-3 - +10
Maksymalna optyczna moc wyjściowa		dBm	36
Stabilność mocy wyjściowej		dBm	±0.5
Liczba szumów		dB	≤ 5.0 (Optyczna moc wejściowa 0dBm, λ=1550nm)
Strata zwrotu	Wejście	dB	≥ 45
	Wyjście	dB	≥ 45
Typ złącza optycznego			SC/APC
C/N		dB	≥ 50	Warunki testowe zgodnie z GT/T 184-2002.
C/CTB		dB	≥ 63
C/CSO		dB	≥ 63
Napięcie zasilania		V	A: AC160V - 250V (50Hz); B: DC48V
Konsumpcja		W	≤ 70
Zakres temperatury pracy		°C	0 - +55
Maksymalna wilgotność względna podczas pracy		%	Maksymalnie 95% bez kondensacji
Zakres temperatur przechowywania		°C	-30 - +70
Maksymalna wilgotność względna przechowywania		%	Maksymalnie 95% bez kondensacji
Wymiar		mm	483(L)× 440(W)× 88(H)

. Tabela porównawcza modeli i mocy

Model	Całkowita moc wyjściowa (dBm)	Liczba portów wyjściowych	Moc wyjściowa na port (dBm)
SPA-4 -18	25	4	18
SPA-4 -19	26	4	19
SPA-4 -20	27	4	20
SPA-4 -21	28	4	21
SPA-4 -22	29	4	22
SPA-4 -23	30	4	23
SPA-4 -24	31	4	24
SPA-8 -15	26	8	15
SPA-8 -16	27	8	16
SPA-8 -17	28	8	17
SPA-8 -18	29	8	18
SPA-8 -19	30	8	19
SPA-8 -20	31	8	20
SPA-8 -21	32	8	21
SPA-8 -22	33	8	22
SPA-8 -23	34	8	23
* SPA-8 -24	35	8	24
SPA-16 -15	29	16	15
SPA-16 -16	30	16	16
SPA-16 -17	31	16	17
SPA-16 -18	32	16	18
SPA-16 -19	33	16	19
SPA-6 -20	34	16	20
* SPA-16 -21	35	16	21
* SPA-16 -22	36	16	22
