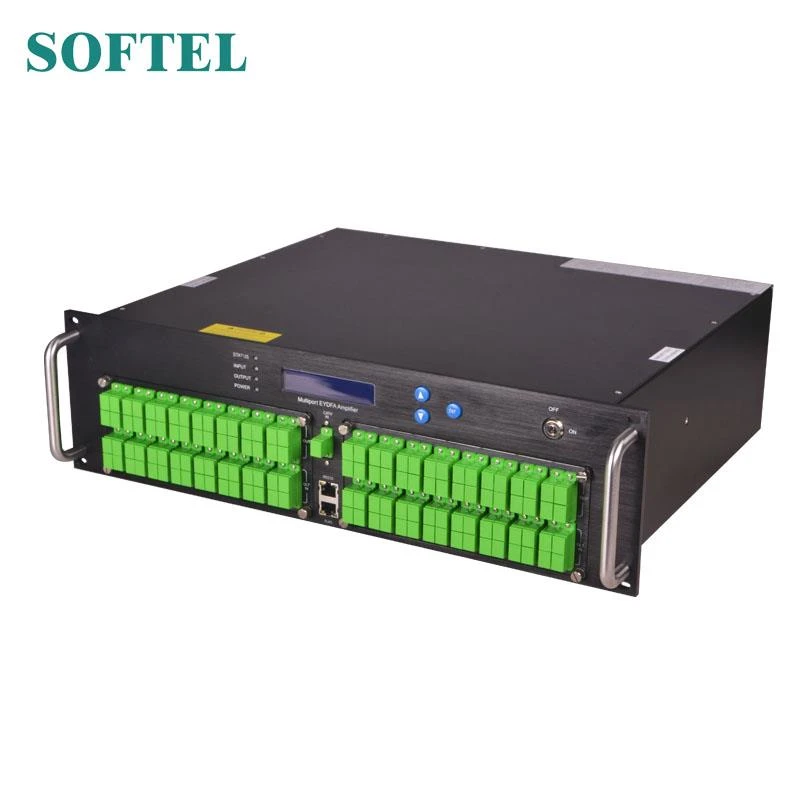

Wzmacniacz optyczny EDFA
Wzmacniacz optyczny EDFA to wzmacniacz światłowodowy i zasilacz zintegrowane w półce 1RU i 2RU. Został zaprojektowany dla aplikacji CATV i pasywnej sieci optycznej (PON), w tym HFC i RFoG.
Cechy wzmacniacza optycznego EDFA
(1) Pojedyncze / podwójne wejście do wyboru, wbudowany przełącznik optyczny dla podwójnego wejścia, moc przełączania można ustawić za pomocą przycisku na panelu przednim lub przez web SNMP.
(2) Wyjście regulowane za pomocą przycisków na panelu przednim lub web SNMP, zakres jest niższy o 4 dBm
(3) Funkcja konserwacji jednorazowego tłumienia w dół 6dBm za pomocą przycisków na panelu przednim lub web SNMP, aby ułatwić działanie światłowodu podczas podłączania podczas pracy bez wyłączania urządzenia
(4) Wyjście wieloportowe, może być wbudowane w 1310/1490 / 1550WDM.
(5) Standardowy port RJ 45 do zdalnego sterowania, możemy wybrać umowę wyjściową i menedżera sieci do wyboru, a także sprzęt SNMP z wtyczką można zarezerwować do aktualizacji.
(6) Z kluczem lasera do włączania / wyłączania lasera.
(7) Z funkcją testu RF.
(8) Przyjmuje laser JDSU lub Oclaro Pump
(9) Dioda LED wyświetla stan pracy maszyny
(10) Podwójny zasilacz z możliwością podłączenia podczas pracy, 90 V ～ 250 V AC lub -48 V DC
Główne parametry
Przedmiotów | Parametr | |||||||||
Wyjście （ dBm ） | 31 | 32 | 33 | 34 | 35 | 36 | 37 | 38 | 39 | 40 |
Moc wyjściowa （ mW ） | 1250 | 1600 | 2000 | 2500 | 3200 | 4000 | 5000 | 6400 | 8000 | dziesięć tysięcy |
Wejście (dBm) | -8 ～ +10 | |||||||||
Zakres regulacji mocy wyjściowej (dBm) | W dół 4 | |||||||||
jednorazowe tłumienie w dół (dBm) | W dół 6 | |||||||||
Długość fali （ nm ） | 1540 ～ 1565 | |||||||||
Stabilność wyjściowa (dB) | <±> | |||||||||
Optyczna strata powrotu （ dB ） | ≥45 | |||||||||
Złącze światłowodowe | FC / APC 、 SC / APC 、 SC / IUPC 、 LC / APC 、 LC / UPC | |||||||||
Poziom hałasu （ dB ） | <6.0 (wejście=""> | |||||||||
Port internetowy | RJ45 (SNMP) | |||||||||
Pobór mocy （ W ） | ≤80 | |||||||||
Napięcie （ V ） | 220 V AC (90 ～ 265) 、 -48 V DC | |||||||||
Temperatura pracy （ ℃ ） | -0 ～ 55 | |||||||||
Rozmiar （ mm ） | 370 (L) × 486 (W) × 88 (H) | |||||||||
NW （ Kg ） | 8 | |||||||||
Ważne notatki
1. Unikaj oczu bezpośrednio do wyjścia.
2. Najpierw wyłącz zasilanie, a następnie podłącz lub wyjmij patchcord
3. EDFA ma bardzo mały wpływ na GUS i CTB, ale ma duży wpływ na C / N. Wejściowa moc optyczna wpływa na C / N. Wysokie wejście optyczne uzyskuje wyższy C / N. Proszę zobaczyć następujące dane. Minimalne wejście optyczne powinno wynosić 4 dBm.
