Transceiver XGS-PON ONU

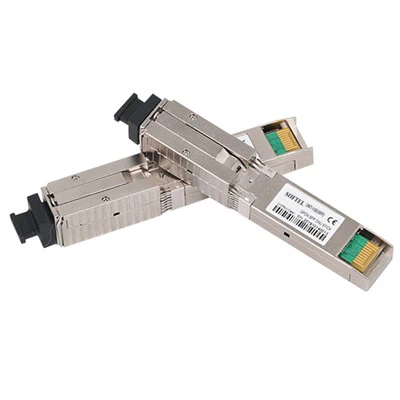

Transceiver XGS-PON ONU to terminal sieci optycznej (ONT) w obudowie typu Small Form-Factor Pluggable (SFP+). Pendrive XGS-PON ONU łączy w sobie funkcję dwukierunkowego transceivera optycznego (maks. 10 Gbit/s) i funkcję drugiej warstwy. Podłączana bezpośrednio do sprzętu klienta (CPE) za pomocą standardowego portu SFP, pamięć XGS-PON ONU zapewnia wieloprotokołowe-łącze z CPE bez konieczności oddzielnego zasilania.
Nadajnik przeznaczony dla światłowodu jednomodowego i pracujący na długości fali 1270nm. Nadajnik wykorzystuje diodę laserową DFB i jest w pełni zgodny z normą IEC-60825 i CDRH klasa 1 bezpieczeństwa oczu. Zawiera funkcje APC, obwód kompensacji temperatury zapewniający zgodność z wymaganiami ITU-T G.9807 w temperaturze roboczej.
Sekcja odbiornika wykorzystuje hermetyczny układ APD-TIA (APD ze wzmacniaczem impedancji trans-) i wzmacniacz ograniczający. APD przekształca moc optyczną w prąd elektryczny, który jest przekształcany na napięcie przez wzmacniacz trans-impedancyjny. Sygnały różnicowe są wytwarzane przez wzmacniacz ograniczający. APD-TIA to prąd zmienny sprzężony ze wzmacniaczem ograniczającym poprzez filtr dolnoprzepustowy.
Karta XGS-PON ONU obsługuje wyrafinowany system zarządzania ONT, obejmujący alarmy, udostępnianie, funkcje DHCP i IGMP, tworząc-samodzielne rozwiązanie IPTV w ONT. Można nim zarządzać z OLT przy użyciu G.988 OMCI.
Cechy produktu
Transceiver z pojedynczym włóknem XGS-PON ONU
Tryb impulsowy 1270 nm-Nadajnik 9,953 Gb/s z laserem DFB
Długość fali 1577 nm, ciągła-tryb 9,953 Gb/s APD-Odbiornik TIA
Pakiet SFP+ ze złączem gniazdowym SC UPC
Cyfrowy monitoring diagnostyczny (DDM) z wewnętrzną kalibracją
Temperatura obudowy roboczej od 0 do 70 stopni
+3.3Zasilanie separowane V, niskie straty mocy
Zgodny z SFF-8431/SFF-8472/GR-468
Zgodny z MIL-STD-883
Zgodność z FCC część 15, klasa B/EN55022, klasa B (CISPR 22B)/VCCI, klasa B
Zgodny z normą bezpieczeństwa lasera klasy I IEC-60825
Zgodność z dyrektywą RoHS-6
OprogramowanieCechy
Zgodny z zarządzaniem ITU-T G.988 OMCI
Obsługa wpisów MAC 4K
Obsługa wpisów adresów multiemisji IGMPv3/MLDv2 i 512 IP
Obsługa zaawansowanych funkcji danych, takich jak manipulowanie tagami VLAN, klasyfikacja i filtrowanie
Obsługa „podłącz-i-odtwarzania” poprzez automatyczne-wykrywanie i konfigurację
Obsługa wykrywania fałszywych jednostek ONU
Przesyłanie danych z szybkością-bez względu na rozmiar pakietu
Obsługa ramek Jumbo do 9840 bajtów
Charakterystyka optyczna
|
Nadajnik 10G |
||||||
|
Parametr |
Symbol |
Min |
Typowy |
Maks |
Jednostka |
Notatka |
|
Środkowy zakres długości fali |
λC |
1260 |
1270 |
1280 |
nm |
|
|
Współczynnik tłumienia trybu bocznego |
SMSR |
30 |
dB |
|||
|
Szerokość widmowa (-20dB) |
∆λ |
1 |
nm |
|||
|
Średnia moc optyczna podczas uruchamiania |
PNA ZEWNĄTRZ |
+5 |
+9 |
dBm |
1 |
|
|
Zasilanie-WYŁ. Moc optyczna nadajnika |
PWYŁĄCZONY |
-45 |
dBm |
|||
|
Współczynnik wymierania |
Ostry dyżur |
6 |
dB |
|||
|
Schemat przebiegu optycznego |
Zgodny z ITU-T G.9807.1 |
|||||
|
Odbiornik 10G |
||||||
|
Środkowy zakres długości fali |
1570 |
1577 |
1580 |
nm |
||
|
Przeciążać |
PSAT |
-8 |
- |
- |
dBm |
|
|
Czułość (BOL pełna temperatura) |
senator |
- |
- |
-28.5 |
dBm |
2 |
|
Bitowy współczynnik błędów |
10E-3 |
|||||
|
Utrata poziomu sygnału |
PLOSA |
-45 |
- |
- |
dBm |
|
|
Utrata poziomu sygnału |
PSTRATY |
- |
- |
-30 |
dBm |
|
|
Histereza LOS |
1 |
- |
5 |
dBm |
||
|
Odbicie odbiornika |
- |
- |
-20 |
dB |
||
|
Izolacja (1400~1560nm) |
35 |
dB |
||||
|
Izolacja (1600 ~ 1675 nm) |
35 |
dB |
||||
|
Izolacja (1575 ~ 1580 nm) |
34.5 |
dB |
||||
Charakterystyka elektryczna
|
Nadajnik |
||||||
|
Parametr |
Symbol |
Min |
Typowy |
Maks |
Jednostka |
Notatki |
|
Odchylenie różnicowe wejścia danych |
VW |
100 |
1000 |
mVp-p |
||
|
Impedancja różnicowa wejścia |
ZW |
90 |
100 |
110 |
Ω |
|
|
Napięcie wyłączenia nadajnika - Niskie |
VL |
0 |
- |
0.8 |
V |
|
|
Napięcie wyłączenia nadajnika - wysokie |
VH |
2.0 |
- |
VCC |
V |
|
|
Czas włączenia serii |
TBURST_ON |
- |
- |
512 |
ns |
|
|
Czas wyłączenia serii |
TBURST_OFF |
- |
- |
512 |
ns |
|
|
Czas potwierdzenia błędu TX |
TBŁĄD_WŁ |
- |
- |
50 |
SM |
|
|
Czas resetowania błędu TX |
TZEROWANIE BŁĘDU |
10 |
- |
- |
nas |
|
|
Odbiornik |
||||||
|
Różnica sygnału wyjściowego danych |
900 |
1000 |
1100 |
mV |
||
|
Wyjściowa impedancja różnicowa |
RNA ZEWNĄTRZ |
90 |
100 |
110 |
Ω |
|
|
Czas potwierdzenia utraty sygnału (LOS). |
TLOSA |
100 |
nas |
|||
|
Utrata sygnału (LOS) Czas potwierdzenia |
TSTRATY |
100 |
nas |
|||
|
LOS niskie napięcie |
VOL |
0 |
0.4 |
V |
||
|
Wysokie napięcie LOS |
VOH |
2.4 |
VCC |
V |
||
