Odbiornik optyczny CATV

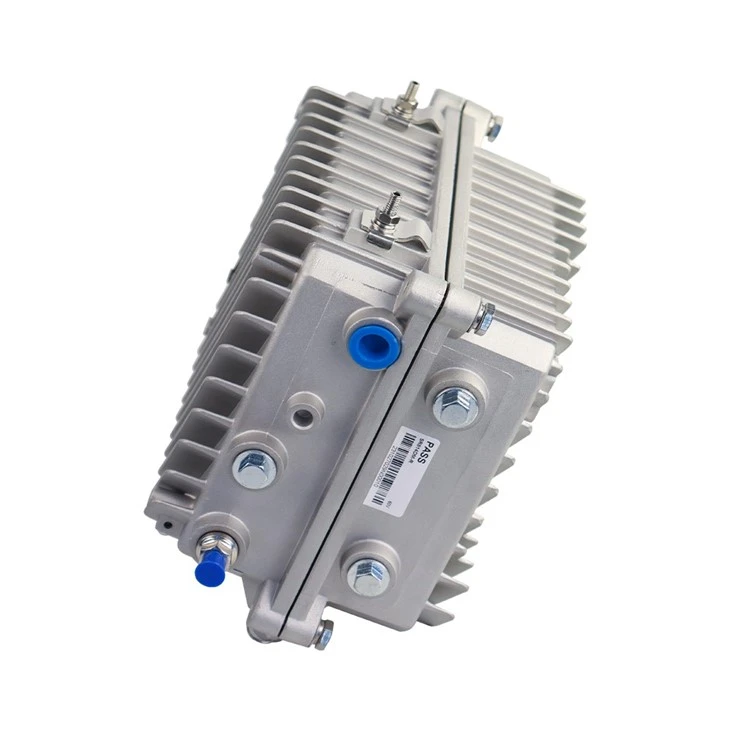

SR814DM Outdoor Optyczny odbiornik CATV
Przegląd produktu
SR814DMOdbiornik optyczny outdoor CATV to nasz nowy wysoki - klasa 4 - Way wyjściowy odbiornik optyczny CATV. Wzmacniacz pre - przyjmuje wszystkie - Gaas MMIC, post-amplifier przyjmuje moduł GAAS. Zoptymalizowane konstrukcje obwodu Współrzędne z naszym 10 -letnim doświadczeniem projektowym, urządzenie osiąga indeks o wysokiej wydajności. Dostosowanie tłumienia i wyrównania RF zarówno przyjmuje stały wkładek tłumiący, który sprawia, że debugowanie inżynierskie jest bardzo wygodne. Jest to główne produkty do budowy sieci CATV.
Charakterystyka wydajności
Fotoelektryczna rura konwersji pinu o wysokiej reakcji.
10 barów LED instrukcje zasilania optycznego, dokładniej wyświetlaj moc optyczną.
Zoptymalizowany konstrukcja obwodu, etap Pre - przyjmuje przetwarzanie SMT, podczas gdy post - przyjmuje moduł wzmacnia typowy obwód, który sprawia, że sygnał RF jest bardziej prefektem.
Dostosowanie tłumienia RF i wyrównania zarówno przyjmuje stały wkładek tłumiący, EQ Inserter ATT Inserter może zmienić równowagę, więc debugowanie inżynierskie jest bardzo wygodne.
Podwójna moc wyjściowa, wysokie wzmocnienie i niskie zniekształcenie.
Optyczna kontrola AGC, gdy wejściowa moc optyczna wynosi -7 ~ +2 DBM, poziom wyjściowy, CTB, CSO zasadniczo niezmienione.
Parametry techniki
|
Przedmiot |
Jednostka |
Parametry techniczne |
|
|
Do przodu część |
|||
|
Parametry optyczne |
|||
|
Otrzymanie mocy optycznej |
DBM |
-7 ~ +2 |
|
|
Utrata powrotu optycznego |
db |
>45 |
|
|
Optyczna długość fali odbiorczej |
nm |
1100 ~ 1600 |
|
|
Typ złącza optycznego |
FC/APC, SC/APC lub określony przez użytkownika |
||
|
Typ światłowodowy |
Pojedynczy tryb |
||
|
PołączyćWydajność |
|||
|
C/N |
db |
Większe lub równe 51 (wejście -2dBm) |
|
|
C/CTB |
db |
Większe lub równe 65 |
Poziom wyjściowy 108 dBμV Zrównoważony 6dB |
|
C/CSO |
db |
Większe lub równe 60 |
|
|
Parametry RF |
|||
|
Zakres częstotliwości |
MHZ |
45 ~ 862/1003 (lub określony przez użytkownika) |
|
|
Płaskość w zespole |
db |
±0.75 |
|
|
Naprawiono nachylenie |
db |
2±0.5 |
|
|
Znamiony poziom wyjściowy |
DBμV |
Większe lub równe 108 |
|
|
Maksymalny poziom wyjściowy |
DBμV |
Większe lub równe 112 |
|
|
Utrata zwrotu wyjściowego |
db |
Większe lub równe 14 |
|
|
Impedancja wyjściowa |
Ω |
75 |
|
|
Naprawiono ATT i EQ (powszechne użycie) |
db |
2.3.4.5.6.7.9.13 (lub określony przez użytkownika) |
|
|
Część odwrotna |
|||
|
Parametry optyczne |
|||
|
Optyczna długość fali transmitowanej |
nm |
1310 ± 10, 1550 ± 10 lub określony przez użytkownika |
|
|
Moc wyjściowa mocy optycznej |
MW |
0.5, 1, 2 |
|
|
Typ złącza optycznego |
FC/APC, SC/APC lub określony przez użytkownika |
||
|
Parametry RF |
|||
|
Zakres częstotliwości |
MHZ |
5 ~ 65 (lub określony przez użytkownika) |
|
|
Płaskość w zespole |
db |
±1 |
|
|
Poziom wejściowy |
DBμV |
72 ~ 85 |
|
|
Impedancja wyjściowa |
Ω |
75 |
|
|
Ogólna wydajność |
|||
|
Napięcie mocy |
V |
A: AC (150 ~ 265) V; B: AC (35 ~ 90) v |
|
|
Temperatura pracy |
stopień |
-40~60 |
|
|
Temperatura przechowywania |
stopień |
-40~65 |
|
|
Wilgotność względna |
% |
MAX 95% Non - kondensacja |
|
|
Konsumpcja |
Va |
Mniej niż 30 |
|
|
Wymiar |
mm |
240(L)╳ 240(W)╳ 150(H) |
|
Schemat struktury odbiornika optycznego SR814DM
|
1. Wejście światłowodowe |
2. Adapter z włókna do przodu |
3. Wejściowa moc optyczna Wskaźnik |
|
4. Kanał 1 do przodu RF EQ Inserter |
5. Kanał 1 do przodu RF ATT Inserter |
6. Kanał 1 powyżej - Inserter 1 |
|
7. Kanał 1 powyżej - Inserter 2 |
8. Kanał 1 Stuknij (rozdzielacz) |
9. Kanał 1 RF wyjście a |
|
10. Test wyjściowy kanału 1 RF (-20dB) |
11. Kanał 1 RF wyjście B |
12. Kanał 2 Przedstawiający RF EQ Inserter |
|
13. Kanał 2 do przodu RF Att Inserter |
14. Kanał 2 nad - Inserter 1 |
15. Kanał 2 RF wyjście a |
|
16. Kanał 2 nad - Inserter 2 |
17. Test wyjściowy kanału 2 RF (-20dB) |
18. Kanał 2 Suty wyjściowe (Rozłupnik) |
|
19. Kanał 2 RF wyjście B |
20. Kanał 1 Odwrotna RF ATT Inserter |
21. Channel 2 Reverse RF ATT Inserter |
|
22. Test odwrotnego RF 1 (-20dB) |
23. Odwrotna Low - Wstawka filtra przełęczy |
24. Odwrotny RF EQ Inserter |
|
25. Odwrotny RF ATT Inserter |
26. Test odwrotnego RF 2 (-20dB) |
27. Adapter odwrotnego światłowodu |
|
28. Wejście mocy AC 60V |
29. Gniazda zasilania płyty głównej |
30. Wskaźnik mocy |
