CAT5E, CAT6, CAT6A, CAT7 i CAT8 to skręcone kable Ethernetowe pary powszechnie używane do transmisji danych w sieciach Ethernet, składających się z dwóch lub czterech par izolowanych przewodów miedzianych skręconych razem, stąd nazwa „skręcona para”. Ta osierocona konstrukcja może skutecznie zmniejszyć interferencję elektromagnetyczną (przesłuch) między sąsiednimi przewodami i poprawić stabilność transmisji sygnału.
Przesyła sygnały elektryczne przez przewody miedziane, aby zrealizować połączenie i wymianę danych między urządzeniami sieciowymi (takimi jak komputery, przełączniki, routery itp.), I jest jednym z podstawowych elementów budowy sieci lokalnej (LAN).
| Typ | Maksymalna stawka | Przepustowość łącza | Odległość transmisji 10G | Odległość transmisji 40G | Projektowanie ekranowania | Średnica drutu |
|---|---|---|---|---|---|---|
| Cat5e | 1 Gbps | 100 MHz | ❌ Nie wspierane | ❌ Nie wspierane | UTP (bez ochrony) | 0,51 mm |
| Cat6 | 10 Gbps (55 mln) | 250 MHz | ✅ mniejsze lub równe 55 m | ❌ Nie wspierane | UTP/STP (opcjonalnie) | 0,57 mm |
| Cat6a | 10 Gbps | 500 MHz | ✅ 100m | ❌ Nie wspierane | FTP/STP (podwójne ekranowanie) | 0,58 mm |
| Cat7 | 10 Gbps | 600 MHz | ✅ 100m | ✅ mniejsze lub równe 15 m | S/FTP (w pełni niezależne ekranowanie) | 0,6 mm |
| Cat8 | 40 Gbps | 2000 MHz | ✅ 100m | ✅ 30m | S/ftp lub f/ftp (super ekranowanie) | 0,65 mm |
:

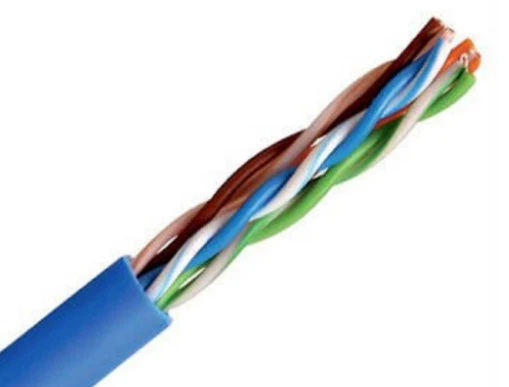

100 MHz, 100 Mbps
Z częstotliwością transmisji do 100 MHz i obsługą 1000 Mb / s (Gigabit Ethernet) w odległości 100 metrów, jest to ulepszona wersja CAT5, z ulepszonymi możliwościami anty-interferencyjnymi, odpowiednim do podstawowego okablowania sieciowego dla zwykłych domów i małych biur oraz niższych kosztów.

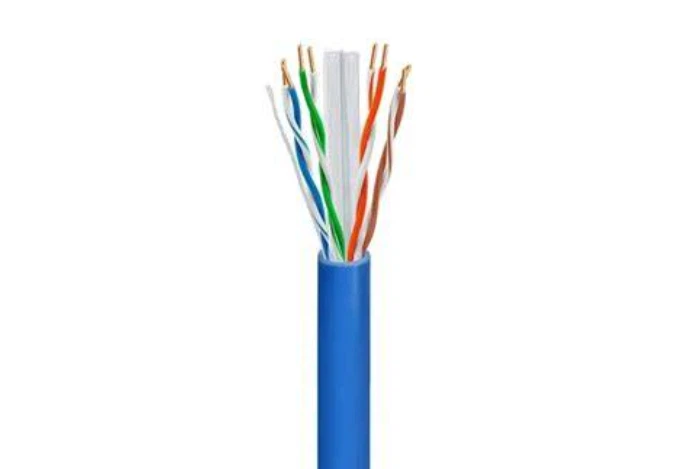

250 MHz, 100 Mbps
Częstotliwość transmisji jest zwiększona do 250 MHz, obsługując 10 Gb / s (10 Gb / s Ethernet) w odległości 100 metrów, ale transmisja w odległości 55 metrów jest bardziej stabilna. Istnieje szkielet krzyżowy oddzielający cztery pary skręconych kabli par, które są lepsze niż CAT5E pod względem możliwości przesłuchu i tłumienia, co czyni je odpowiednimi do biura przedsiębiorstwa, transmisji wideo o wysokiej rozdzielczości i innych scenariuszy z pewnymi wymaganiami przepustowości.

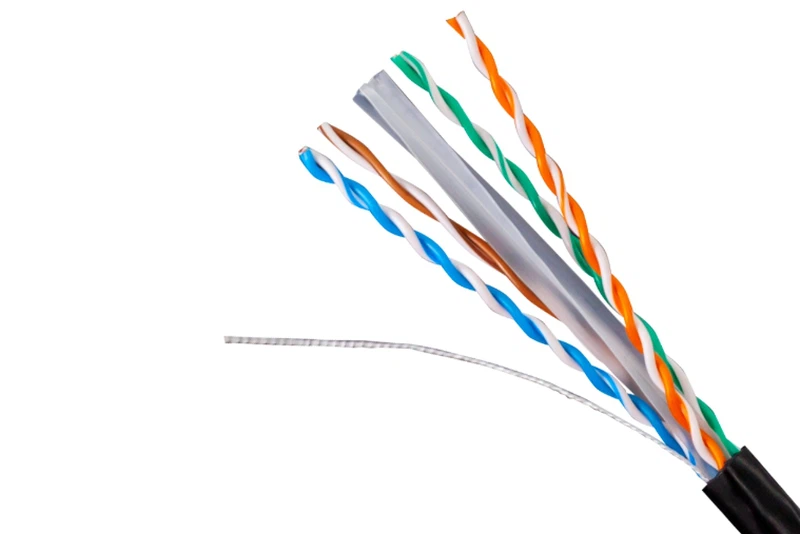

500 MHz, 10 Gbps
Ulepszony CAT6, o częstotliwości transmisji do 500 MHz, stabilnym wsparciem 10 Gb / s w odległości 100 metrów i braku limitu odległości transmisji. Przyjmuje grubszą warstwę osłonową lub ulepszony szkielet, który ma silniejsze zdolności przeciw interferencji i jest odpowiednie dla dużych środowisk transmisyjnych na duże odległości, takich jak centra danych i duże przedsiębiorstwa.

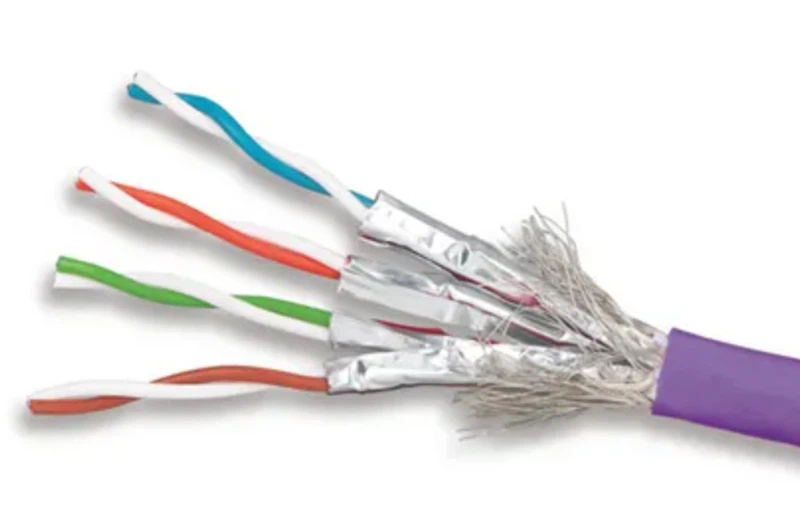

600 MHz, 1 Gbps
Częstotliwość transmisji do 600 MHz, 10 Gb/s w odległości 100 metrów i 40 Gb/s/100 Gb/s na krótkich odległościach (15 metrów). Przyjmując w pełni ekranowany projekt (SFTP), każda skręcona para i cały kabel mają warstwę osłonową, która jest wyjątkowo anty-interferencyjna i jest używana w profesjonalnych polach o wysokich wymaganiach dotyczących stabilności i prędkości sieci, takich jak duże centra danych, wysokiej klasy klastry serwerów itp., Które są drogie i wymagają dedykowanych łączników.

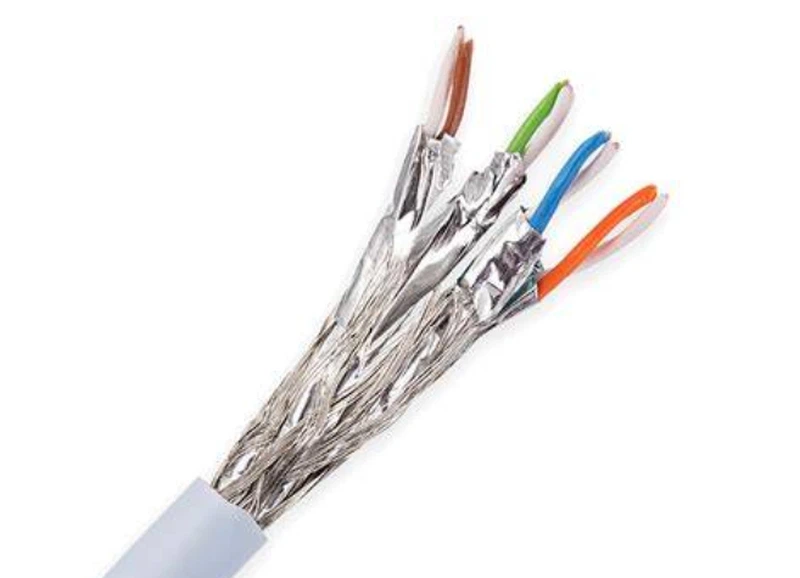

2 GHz, 40 Gbps
Częstotliwość transmisji do 2000 MHz może obsługiwać 25 Gb/s/40 Gb/s na krótkich odległościach (w ciągu 30 metrów), jest obecnie najsilniejszą wydajnością wśród skręconych kabli par. Przyjmuje konstrukcję podwójnie osłoniętą (S/FTP), która może skutecznie odpierać zewnętrzne zakłócenia elektromagnetyczne i wewnętrzny przesłuch, i jest używany głównie w krótkich połączeniach o szybkiej prędkości krótkiej prędkości.
Jak wybrać kabel sieciowy?
| Aplikacja | Zalecany typ | Powody |
|---|---|---|
| Domowy dom szerokopasmowy/inteligentny | CAT5E/CAT6 | Gigabit jest wystarczający i kosztuje najniższy |
| Enterprise Office 100 Gigabit Upgrade | Cat6a | 100 m stabilna obsługa na 100 metrów, najlepsze wyniki kosztów |
| Centrum danych 40G wzajemne połączenie | Cat8 | 40 Gb / s w ciągu 30 metrów, przyszła kompatybilność |
| Przemysłowe środowisko wysokiej zakłócenia | Cat7 | Niezwykle anty-interferencja, ale wymaga profesjonalnej konstrukcji |
| 8K Video/VR Rendering w czasie rzeczywistym | CAT6A/CAT8 | Wysokie wymagania dotyczące przepustowości i niskich opóźnień |
1. Ranking zdolności przeciwzamagania: CAT8 ≈ CAT7> CAT6A> CAT6> CAT5E
2. CAT6a i wyższe wymagają konstrukcji ekranowanej (FTP/STP), a niezarysowany CAT6 może zwolnić w złożonych środowiskach elektromagnetycznych.
3. Nie ślepo wybieraj CAT7/CAT8, interfejsy urządzeń (takie jak RJ45 vs GG45) i ograniczenia odległości transmisji mogą prowadzić do odpadów.
4. CAT6A jest obecnie King of Coszt wydajności, obsługującym 10 g@100 metrów, dostawę mocy PoE, przesyłanie strumieniowe 4K/8K i tylko 1/3 kosztu CAT8.
5. Drut ekranowany (STP/FTP) musi być uziemiony, w przeciwnym razie warstwa osłoną stanie się anteną i wprowadzi zakłócenia!
