Przegląd produktów4-rdzeniowy światłowód GYXTW
2.1 Wprowadzenie

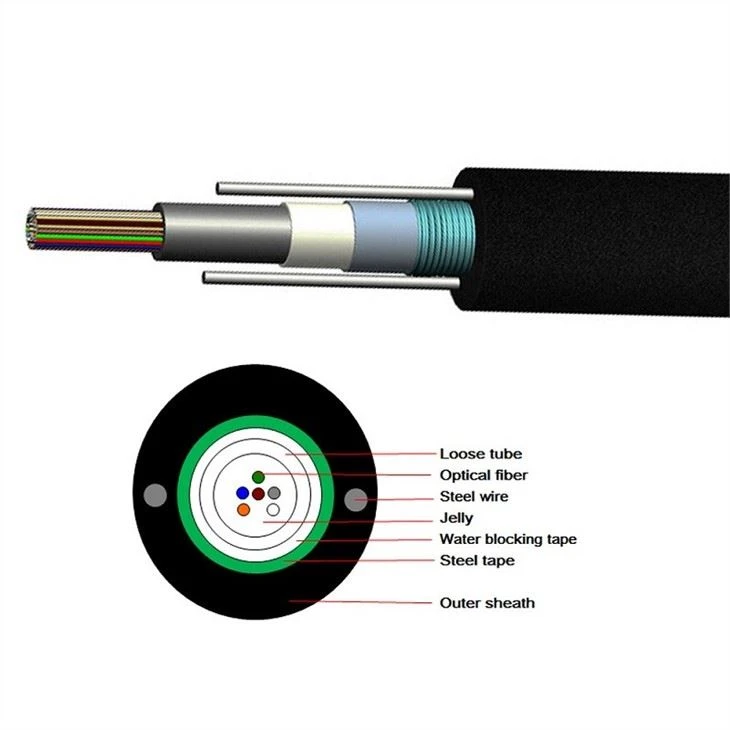

Konstrukcja rury centralnej, wypełniona masą żelową, taśma wodno-blokująca i taśma stalowa, a następnie osłona zewnętrzna z PE połączona z dwoma elementami wzmacniającymi z drutu stalowego.
2.2 Kod koloru
Kolor tuby jest naturalny, kolor włókna w tubusie zaczyna się od nr 1 Blue.
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
niebieski | Pomarańczowy | Zielony | brązowy | Szary | Biały | Czerwony | czarny | Żółty | Fioletowy | Różowy | wodny |
2.3 Struktura i parametry kabla
SN | Pozycja | Jednostka | Wartość | ||
1 | Liczba włókien | liczyć | 4/6 | 8/12 | 24 |
2 | Średnica rury | liczyć | 2.2 | 2.4 | 3.2 |
3 | Średnica kabla (± 5%) | mm | 8.5 | 8.7 | 9.5 |
4 | Waga kabla (± 10%) | kg / km | 72 | 74 | 87 |
5 | Krótkotrwałe napięcie | N | 1500 | ||
6 | Krótkoterminowe zmiażdżenie | N / 100 mm | 1000 |
Uwaga: Rozmiary mechaniczne są wartościami nominalnymi.
3. Charakterystyka 4-rdzeniowego włókna GYXTW
3.1 Min. Promień gięcia przy montażu
Statyczny: średnica kabla 15x
Dynamiczne: średnica kabla 20x
3.2 Zakres temperatur stosowania
Praca: - 40 ℃ ~ +60 ℃
Instalacja: -10 ℃ ~ +60 ℃
Przechowywanie / transport: - 40 ℃ ~ +60 ℃
3.3 Główny mechaniczny wzmacniacz GG; test efektywności środowiskowej
Pozycja | Metoda badania | Warunek akceptacji |
Wytrzymałość na rozciąganie IEC 60794-1-2-E1 | - Obciążenie: krótkotrwałe napięcie - Długość kabla: około 50m - Czas ładowania: 1 min | - Odmiana włókna 0,6% £ - Brak pękania włókien i uszkodzeń osłony. |
Crush Test IEC 60794-1-2-E3 | - Obciążenie: krótkotrwałe zgniatanie - Czas ładowania: 1 min | - Zmiana straty 0,1 dB przy 1550 nm - Brak pękania włókien i uszkodzeń osłony. |
4. Charakterystyka 4-rdzeniowego włókna GYXTW
G652Dfiber informacje
Średnica pola trybu (1310nm): 9,2 mm ± 0,4 mm
Średnica pola trybu (1550nm): 10,4 mm ± 0,8 mm
Odcięcie długości fali światłowodu kablowego (LCC): 1260 nm
Tłumienie przy 1310 nm: 0,36 dB / km
Tłumienie przy 1550nm: 0,22dB / km
Strata na zginaniu przy 1550nm (100 zwojów, promień 30 mm): 0,05 dB
Dyspersja w zakresie 1288 do 1339nm: 3,5 £ / (nm • km)
Dyspersja przy 1550nm: 18 £ / (nm • km)
Nachylenie dyspersji przy długości fali zerowej dyspersji: 0,092 GBP / (nm2 • km)
Pakiet 4-rdzeniowego włókna GYXTW
Proces produkcji 4-rdzeniowego włókna GYXTW
Informacje o firmie
Mamy ponad 100 pracowników, 10% z nich to starsi technicy. Przy ponad 1000 metrach kwadratowych standardowych linii montażowych, mamy ścisłe procedury kontroli jakości. Każda jednostka naszego produktu przejdzie przez 3-warstwowe procedury kontroli jakości, kontrolę materiału przed produkcją, testy stabilności i wydajności po produkcji, wykrywanie opakowania przed dostawą.
Większość naszych produktów jest eksportowana do Ameryki Południowej, Rosji i krajów Europy Północnej. Obecnie Softel ma oddział w Meksyku i otworzy kolejne biuro w Kolumbii, kontynuując dostawy dla wielu agentów, zintegrowanych dealerów i producentów sprzętu na całym świecie.
Dzięki intensywnej międzynarodowej rywalizacji biznesowej w dobrej wierze, wszyscy nasi pracownicy czują, że& pracować pod dużą odpowiedzialnością. Ponadto jesteśmy bardzo dumni z dostarczania naszym nieocenionym klientom naszych produktów wysokiej jakości, niezawodności, wydajności i konkurencyjnych produktów.
