Cyfrowy modulator DVB-T2
Cyfrowy modulator DVB-T2

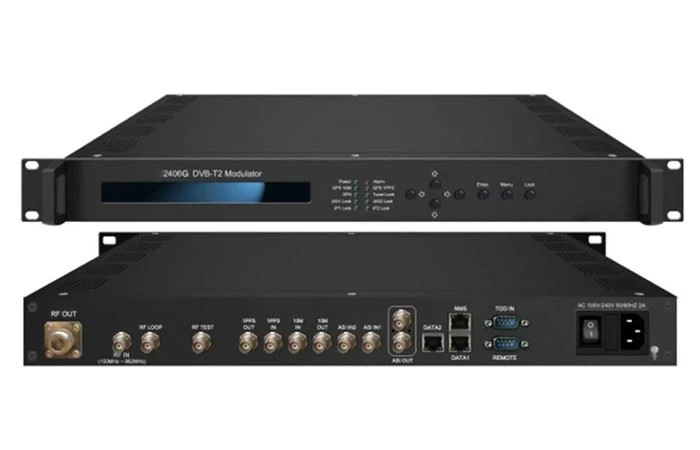

Modulator SFT2406G DVB-T/T2 to nasz nowy produkt opracowany zgodnie ze standardem DVB-T/T2. Dzięki zaawansowanej technologii modulacji, modulator ten może efektywnie wykorzystać zasoby widma naziemnego i umożliwić dostarczanie niezawodnych sygnałów dla urządzeń stacjonarnych, mobilnych i przenośnych. W porównaniu z DVB-T, pojemność kanału jest zwiększona o 30 procent przy podobnym progu stosunku nośnej do szumu (CNR). Co więcej, urządzenie to może być unowocześniane i sterowane przez system sieciowy, co pozwala na szerokie zastosowanie go w tworzeniu cyfrowej sieci nadawczej i zapewnia dobre sygnały dla laboratorium naukowego i DVB-T/T2 STB.
Funkcja cyfrowego modulatora DVB-T2
* Pełna zgodność z normą EN302 755 i EN300 744
* 2 porty wejściowe ASI
* 2 wejścia IP przez protokół UDP
* Wejście/pętla 10 MHz, wejście/pętla 1PPS
* Wyjście DVB-T/T2 RF w jednym urządzeniu
* Obsługuje pojedynczy PLP
* Obsługa MISO i SISO
* Obsługa trybu sieci MFN
* Obsługa nie-liniowych cyfrowych zniekształceń wstępnych-(DPD)
* Oscylator kwarcowy o stałej temperaturze, tak wysoki jak stabilność 0.1 ppm
* Obsługa obejścia i przejścia PID-przez（opcja）
* Obsługa klawiatury i wyświetlacz LCD
* System zarządzania siecią internetową
SpecyfikacjaCyfrowy modulator DVB-T2
Wejście | Wejście TS przez 2 porty ASI i 2 porty IP (UDP) | ||
| Wejście i wyjście zegara referencyjnego 10 MHz, interfejs BNC | |||
| Wejście i wyjście 1PPS, interfejs BNC | |||
Mnożnikexing (oopcja) | Maksymalny PIDPonowne mapowanie | 128 wejść na kanał | |
Funkcjonować | Remapowanie PID (automatycznie lub ręcznie) | ||
| Dokładna regulacja PCR | |||
| Automatyczne generowanie tabeli PSI/SI | |||
Modulacja | DVB-T2 | Standard | EN302 755 |
| Tryb | Tryb A: pojedynczy-PLP; | ||
| PLPKonstelacja | QPSK,16QAM, 64QAM, 256QAM(Normalny lub Obrócony) | ||
| L1 PostKonstelacje | BPSK, QPSK, 16QAM, 64QAM | ||
| Długość FEC | Krótki (16K), normalny (64K) | ||
| Wskaźnik FEC | 1/2, 3/5, 2/3, 3/4, 4/5, 5/6 | ||
| Wzór pilota | PP1 - PP8 | ||
| Interwał ochronny | 1/128, 1/32, 1/16, 19/256, 1/8, 19/128, 1/4 | ||
| Tryb FFT | 1k, 2k, 4k 8k, 16k, 32k (normalny lub rozszerzony) | ||
| Pasmo | 5MHz, 6MHz, 7MHz, 8MHz | ||
| Tryb sieci | KNU | ||
| DVB-T | Standard | EN300 744 | |
| FFT | 2K, 8K | ||
| Pasmo | 5MHz, 6MHz, 7MHz, 8MHz | ||
| Konstelacja | QPSK, 16QAM, 64QAM | ||
| Interwał ochronny | 1/4, 1/8, 1/16, 1/32 | ||
| FEC | 1/2, 2/3, 3/4, 5/6, 7/8 | ||
| Tryb sieci | KNU | ||
| Wyjście RF | Złącze | Typ N, impedancja 50Ω | |
| Zasięg RF | 150 ~ 999 MHz, krok 1 Hz | ||
| Poziom wyjściowyATT | -15~ plus 5 dBm, 0.1db krokowy | ||
| MER | >43db | ||
| RamięPoziom | >56dB | ||
| System | Wyświetlacz LCD, klawiatura i web Zarządzanie siecią | ||
| Wspieranie aktualizacji oprogramowania przez sieć | |||
| Ogólny | Ustąpienie(W*L*H) | 482mm×410mm×44mm | |
| Temperatura | 0~45stopień(operacja),-20~80stopień(składowanie) | ||
| Zasilacz | AC 220V±10 procent, 50/60Hz | ||
Wykres zasad zCyfrowy modulator DVB-T2
Rozwiązanie IPTV
