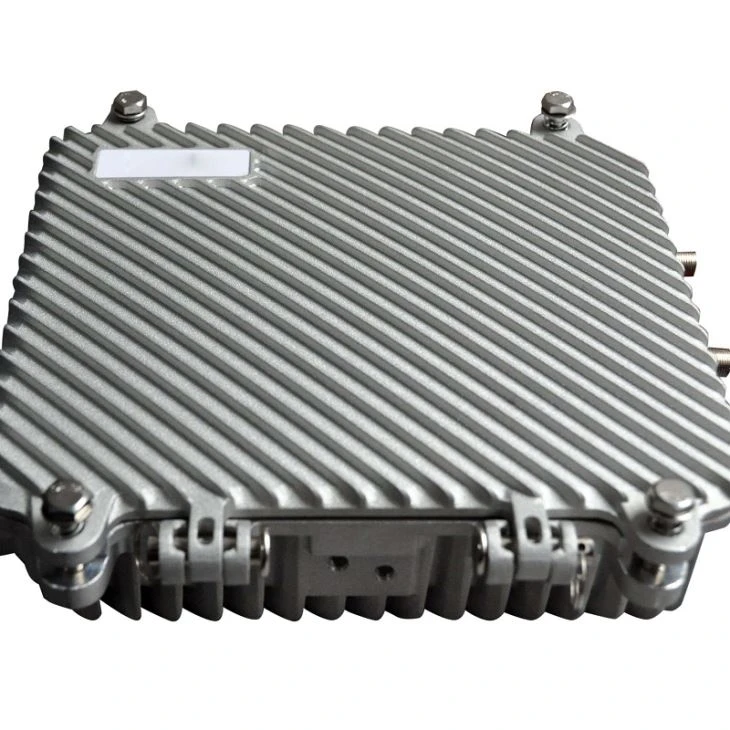

Zewnętrzny 2 wyjściowy wzmacniacz magistrali
Zewnętrzny wzmacniacz trunkingowy SA1100 2 wyjściowy jest wykorzystywany głównie do dwukierunkowej transmisji trunkingowej sygnału obrazu telewizyjnego CATV, cyfrowego sygnału telewizyjnego, telefonicznych sygnałów głosowych i sygnału danych (lub danych skompresowanych). Zaawansowane i dojrzałe obwody, naukowe i rozsądne struktury procesów oraz wysokiej jakości materiały zapewniają doskonałą wydajność.
cechy
■ Konstrukcja pasma 1003 MHz.
■ Ścieżka do przodu: wstępny etap przyjmuje GaAs MMIC, stopień wyjściowy przyjmuje najnowszy importowany moduł mocy o wysokim indeksie podwójnie, osiąga wysoki poziom wyjściowy, niskie zniekształcenia i wysoki SNR.
■ Zewnętrzny wzmacniacz trunkingowy z 2 wyjściami jest wygodniejszy do debugowania ze względu na wtykowy filtr dupleksowy, korektor, tłumik, zaczep wyjściowy oraz naukowe i rozsądne porty detekcji online.
Dane techniczne
Pozycja | Jednostka | Parametr techniczny | |
Ścieżka do przodu | |||
Zakres częstotliwości | MHz | 45 (87) ~ 862/1003 (opcjonalnie) | |
Wzmocnienie znamionowe (@ FZ110) | dB | 30 (wstępny etap przyjmuje MMIC o niskim wzmocnieniu) | 38 (etap wstępny przyjmuje MMIC o wysokim zysku) |
Znamionowy poziom wejściowy | dBμV | 72 | 70 |
Znamionowy poziom wyjściowy | dBμV | 102 | 108 (EQ6dB) |
Płaskość w paśmie | dB | ± 0,75 | ± 0,75 |
Poziom hałasu | dB | ≤10 | ≤10 |
Utrata zwrotu | dB | ≥16 | |
C / CTB | dB | ≥70 | ≥66 |
C / GUS | dB | ≥67 | ≥64 |
Opóźnienie grupy | ns | ≤10 (112,25 MHz / 116,68 MHz) | |
Stosunek sygnału do prądu przemiennego | % | <> | |
Zyskaj stabilność | dB | -1,0 ~ +1,0 | |
Ścieżka powrotna | |||
Zakres częstotliwości | MHz | 5 ~ 65 | |
Wzmocnienie znamionowe (@ FZ110) | dB | 24 (Różne moduły, różne wzmocnienie. Mogą być określone przez użytkowników.) | |
Maksymalny poziom wyjściowy | dBμV | 110 | |
Płaskość w paśmie | dB | ≤ ± 0,75 | |
Poziom hałasu | dB | ≤8 | |
Utrata zwrotu | dB | ≥16 | |
Stosunek sygnału do prądu przemiennego | % | <> | |
Ogólna wydajność | |||
Impedancja charakterystyczna | Ω | 75 | |
Napięcie zasilania | V. | Odp .: AC (150 ~ 250) V; B: AC (35 ~ 90) V. | |
Impulsowe napięcie wytrzymywane | kV | > 5 (10 / 700μs) | |
Pobór energii | W. | ≤20 | |
Wymiar | mm | 220 (L) * 205 (W) * 65 (H) | |
Uwaga: Parametry tego podręcznika są mierzone podczas przyjmowania importowanego modułu NEC. Użyj innego modułu, indeksy będą nieco inne. Uwaga podczas użytkowania!
