Wzmacniacz dwukierunkowy MLE-02-1G CATV

MLE-02 jest rodzajem dwukierunkowego wzmacniacza z jednym portem wejściowym i jednym portem wyjściowym, który do przodu waha się od 28dB do 41dB, a maksymalny wzmocnienie odwróconej ścieżki może osiągnąć 23dB. Może być używany jako wzmacniacz bagażnika w tradycyjnej sieci koncentrycznej, może być również używany jako wzmacniacz Extender w sieci HFC. Jego konstrukcja typu zbiornika jest wygodna do konserwacji.

MLE-02 przyjmuje dwustopniowy moduł GAAS na ścieżce do przodu, który zyskuje od 28dB do 38/41dB, dzięki czemu można go szeroko stosować. Napięcie robocze ~ 60 V jest zasilane kablem, a działające napięcie prądu przemiennego wynosi 35 V ~ 90 V, więc zarówno port wejściowy, jak i wyjściowy mogą zasilić następny wzmacniacz. MLE-02 można ustawić jako tryb jednokierunkowy i uaktualnić do trybu dwukierunkowego w przyszłości.

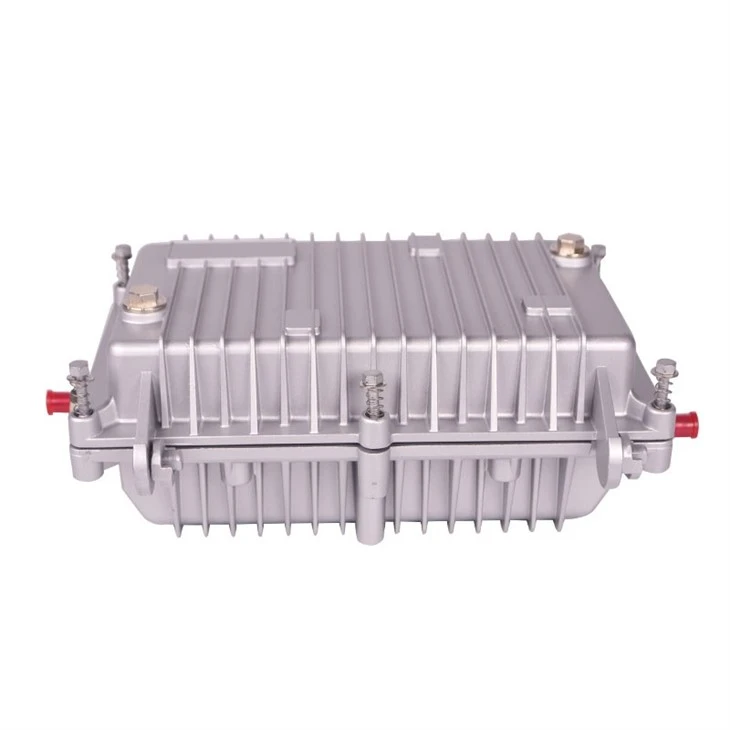

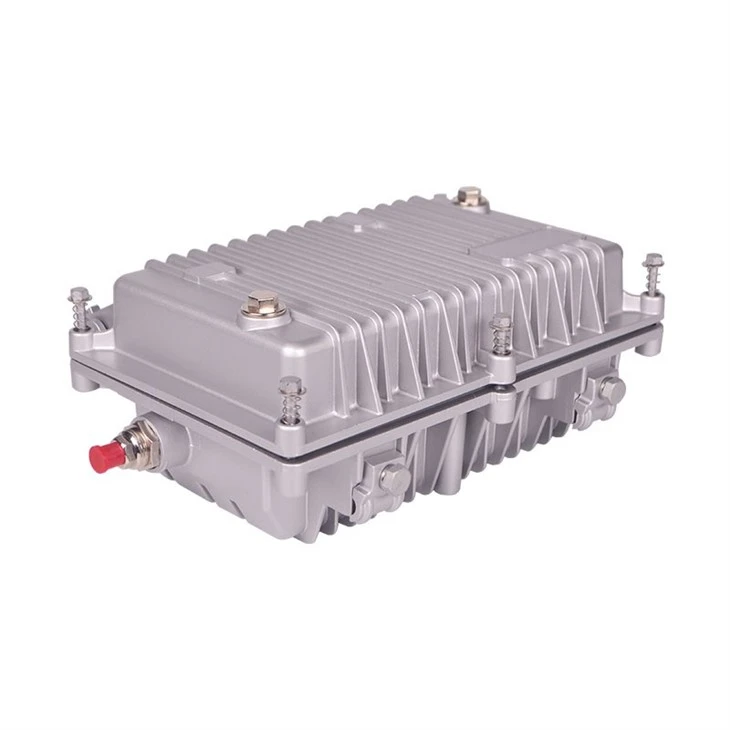

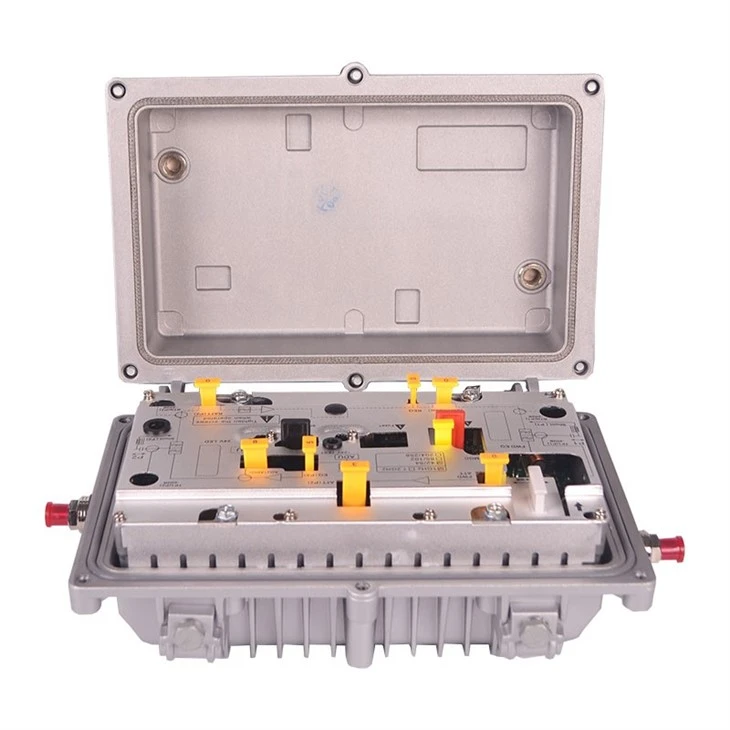

MLE-02 zawiera hybrydę i zasilacz wzmacniacza RF. Wodoodporna obudowa odlewania aluminium nadaje się do działania na zewnątrz. Różne komponenty i opcje mogą spełniać wiele różnych wymagań.

Zasilanie MLE-02 to SMPS (zasilacz trybu przełączania), który jest przymocowany w dolnej połowie zbiornika. Napięcie wejściowe wynosi ~ 35 ~ 90 V, a działający przepustowość wynosi 47 ~ 63 MHz. Napięcie wyjściowe to +24 v. Prąd wyjściowy DC może osiągnąć 1,5A.

Cechy CATVDwukierunkowy Wzmacniacz

5-1002 MHz, dwukierunkowy

Nachylenie wyjściowe i odwrócony korektor można debugować za pomocą stałego tłumienia, kroku 1dB

Można określić częstotliwość diplexer

Moduł GAAS

Zasilacz 35 V-90V

Max Overcurrent Movabubility 15a

MTBF>50000 godzin

Specyfikacje

Ścieżka do przodu

MLE-02 można podzielić na ścieżkę do przodu i odwróconą ścieżkę. Wejście do przodu zawiera korektor kablowy (symulator) i stały tłumik. Zakres równania korektora kablowego (symulator) wynosi 3 ~ 21dB/0 ~ 12dB, 1,5dB/krok. Wyrównanie (symulator) służy do zrekompensowania tłumienia różnej częstotliwości w transmisji i skorygowania poziomu wejściowego do przodu. Atenuator służy do dostosowania poziomu wejściowego do odpowiedniej wartości.

Na ścieżce do przodu przyjmuje dwustopniowe wzmacnianie hybrydy i zapewnia wzmocnienie 28 ~ 41 mld. Przepustowość wynosi 54/87/105/258-1002 MHz. Przyjmuje moduł push-pull lub GAAS o niskim poziomie szumu w pierwszym etapie, aby wstępnie wysmakować sygnał wejściowy i moduł GAAS o podwójnej mocy w ostatnim etapie, aby zapewnić minimalne zniekształcenie nieliniowe, gdy wyjściowe wyjściowe. Pomiędzy dwustopniowymi modułami wzmacniaczów znajdują się tłumienie, obwód korekcji częstotliwości i korektory. Instalacja korektorów jest taka sama, jak stałe tłumienie i można ją zmienić zgodnie z wymogiem. Obwód między dwustopniowymi modułami jest dostosowanie do przodu wzmocnienia wyjściowego i nachylenie wyjściowe RF.

Wyrównanie do przodu zawiera kompilację 6DB stały obwód korektora i zmienny obwód korektora złożony ze stałego tłumienia i obwodu peryferyjnego, zapewniając, że wzmacniacz zyskuje pewne wyjście wyrównania.

Istnieje -20dB port testowy zarówno dla portu wejściowego, jak i wyjściowego. Przyjmuje kierunkowy tryb sprzężenia i działa bez zewnętrznego obciążenia 75 Ω.

Reversed ścieżka

Odwrócona szerokość pasma MBC-02 zaczyna się od 5 MHz, a różne zakończone częstotliwość (42/65/85/204 MHz) są dostępne do wyboru. Biegły wejściowe, filtry dolnoprzepustowe, moduł wzmacniacza i korektorów są wtyczne, co jest wygodne do zmiany. Istnieją stałe tłumienie w porcie wyjściowym, a odwrócone wzmocnienie wzmacniające jest dostosowywane przez wyjściowe tłumik RATT (wzmocnienie). Jeśli odwrócony sygnał nie wymaga wzmocnienia, użytkownik może wybrać tryb przejścia.

Odwrócony obwód korektora składa się ze stałego tłumienia i obwodu zewnętrznego, aby zrealizować wyrównanie 0-16dB. Odwracany korektor służy do zrekompensowania utraty kabla między odwróconym wyjściem, odwróconym wejściem następnego wzmacniacza i duplekser. Aby spełnić wymóg wyrównania, użytkownik może podłączyć stałe tłumienie w pozycji Req:

NOTE: Odwrócony obwód korektora przyjmuje projekt cokoły, sklasyfikuj specyfikację za pomocą odwróconej częstotliwości końcowej. REQ Cokopal o różnej częstotliwości można zmienić, aby zmienić SPPodsumowanieczęstotliwośćzwzmacniacz.

Istnieje punkt testowy -20DB zarówno w porcie wejściowym, jak i wyjściowym odwróconej ścieżki. Punkt testowy działa w trybie łącznikowym kierunkowym, bez zewnętrznego obciążenia 75 Ω.
