Modulator stacji czołowej CATV

Modulator stacji czołowej CATV to najnowszej generacji uniwersalne urządzenie modulujące Mux-scrambling, opracowane przez firmę Softel.

Wyślij zapytanie

Wprowadzenie produktów

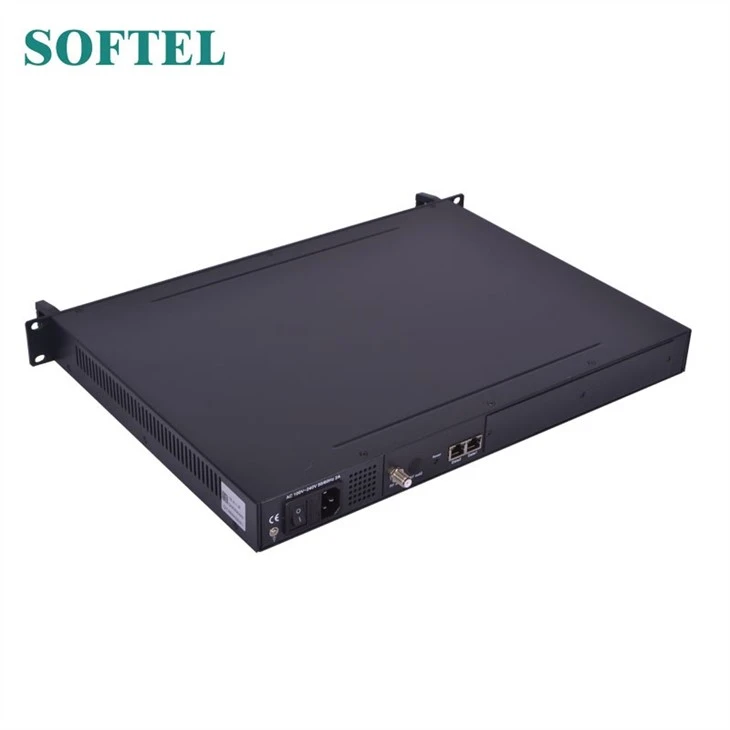

Modulator stacji czołowej CATV

SFT 3316 IP Mux-scrambling modulator to najnowsza generacja modulującego multi-szyfrowanie modulującego urządzenie typu all-in-one opracowane przez firmę Softel. Posiada 1 6 kanałów multipleksujących, 16 kanałów szyfrujących i 16 kanałów modulujących QAM (DVB-C) i obsługuje maksymalnie 1024 wejścia IP przez port GE i 16 niesąsiadujących nośnych (50 MHz ~ 960 MHz) wyjściowych przez interfejs wyjściowy RF. Urządzenie charakteryzuje się również wysokim poziomem integracji, wysoką wydajnością i niskim kosztem. Jest to bardzo łatwe do dostosowania do systemu nadawczego CATV nowej generacji.

CECHY modulatora stacji czołowej CATV

 2 wejścia GE, interfejs SFP

 Obsługuje do 1024 kanałów TS przez UDP / RTP, unicast i multicast, IGMP v2 \ v3

 Maks. 840 Mb / s dla każdego wejścia GE

 Obsługuje dokładną regulację PCR

 Obsługuje filtrowanie CA PID, ponowne mapowanie i edycję PSI / SI

 Obsługuje do 180 mapowań PIDS na kanał

 Obsługa ogólnego systemu szyfrowania DVB (ETR289), standardów simulcrypt ETSI 101 197 i ETSI 103 197

 Obsługa 16 multipleksowanych lub kodowanych TS przez wyjście UDP / RTP / RTSP

 16 nie sąsiadujących ze sobą nośnych QAM, zgodne z DVB-C (EN 300 429) i ITU-T J.83 A / B

 Obsługuje kodowanie RS (204,188)

 Obsługa zarządzania siecią przez Internet

Specyfikacja modulatora stacji czołowej CATV

Wejście	Wejście	512 IP wejście, 2 porty Ethernet 100 / 1000M (opcjonalnie SFP)
	Protokół transportowy	TSover UDP / RTP, unicast i multicast, IGMP V2 / V3
	Prędkość przesyłu danych	Maksymalnie 840 Mb / s dla każdego wejścia GE
Mux	Kanał wejściowy	512
	Kanał wyjściowy	16
	Max PIDs	180 na kanał
	Funkcje	Remapowanie PID (opcja automatyczna / ręczna)
		Dokładna regulacja PCR
		Tabela PSI / SI generowana automatycznie
Scrambling Parametry	Max simulscrypt CA	4
	Scramble Standard	ETR289, ETSI 101 197, ETSI 103 197
	Połączenie	Połączenie lokalne / zdalne
Modulacja Parametry	Modulator DVB-C Sectioon	J.83A	Konstelacja: 16/32/64/128 / 256QAM
			Przepustowość: 8 M.
		J.83B	Konstelacja: 64QAM / 256QAM
			Przepustowość: 6 M.
	Kanał QAM	16 niesąsiadujących nośników
	Standard modulacji	EN300 429 / ITU-T J.83A / B (DVB-C)
	Szybkość transmisji	5.0 ~ 7.0 Msps, krok 1ksps
	FEC	RS (204, 188)
Wyjście RF	Berło	Port wyjściowy typu 1F dla 16 nośnych, impedancja 75 Ω
	Zasięg RF	50 ~ 960 MHz, krok 1 kHz
	Poziom wyjściowy	-20dBm ~ +10dBm (87 ~ 117dbµV), krok 0,1dB
	MER	≥ 40dB
Wyjście TS	Wyjście 16IP przez UDP / RTP / RTSP, unicast / multicast, 2 porty Ethernet 100 / 1000M
System	Obsługa oprogramowania do zarządzania siecią (NMS)
Generał	Ustąpienie	420 mm × 440 mm × 44,5 mm (SxDxW)
	Temperatura	0 ~ 45 ℃ (praca), -20 ~ 80 ℃ (przechowywanie)
	Zasilacz	AC100V ± 10%, 50 / 60Hz lub AC 220V ± 10%, 50 / 60Hz

Informacje o firmie

Mamy ponad 100 pracowników, 10% z nich to starsi technicy. Przy ponad 1000 metrach kwadratowych standardowych linii montażowych, mamy ścisłe procedury kontroli jakości. Każda jednostka naszego produktu przejdzie przez 3-warstwowe procedury kontroli jakości, kontrolę materiału przed produkcją, testy stabilności i wydajności po produkcji, wykrywanie opakowania przed dostawą.

Większość naszych produktów jest eksportowana do Ameryki Południowej, Rosji i krajów Europy Północnej. Obecnie Softel ma oddział w Meksyku i otworzy kolejne biuro w Kolumbii, kontynuując dostawy dla wielu agentów, zintegrowanych dealerów i producentów sprzętu na całym świecie.

Dzięki intensywnej międzynarodowej rywalizacji biznesowej w dobrej wierze, wszyscy nasi pracownicy czują, że& pracować pod dużą odpowiedzialnością. Ponadto jesteśmy bardzo dumni z dostarczania naszym nieocenionym klientom naszych produktów wysokiej jakości, niezawodności, wydajności i konkurencyjnych produktów.
